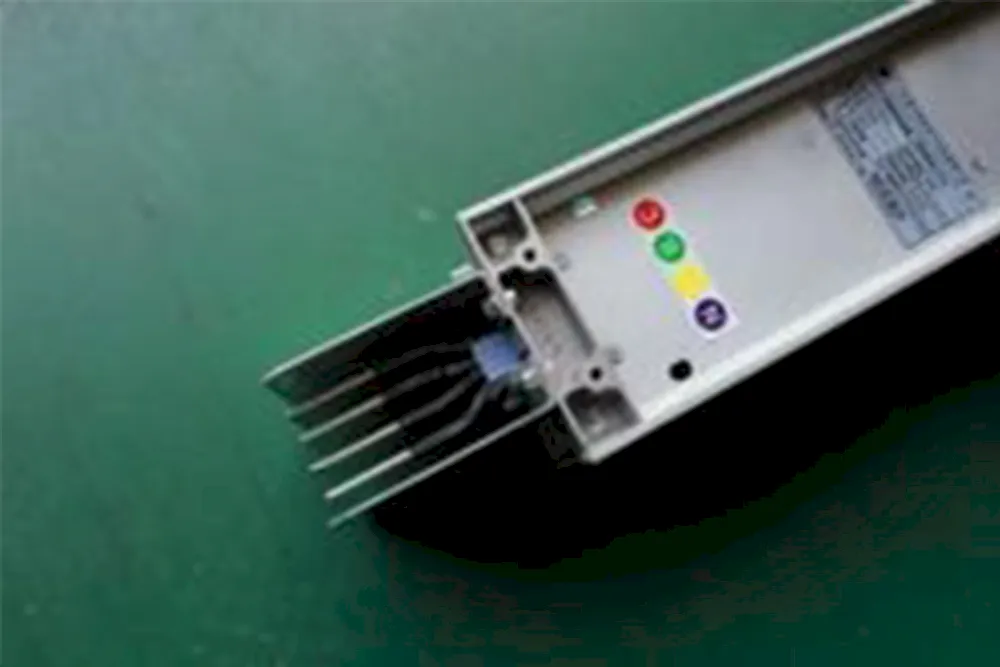

XSMC2系列密集型母线槽

XSMC2系列密集型母线槽

XSMC2系列密集型母线槽是我司在 XSMXC系列母线槽的基础上研发的—款经济 性母线槽,利用更薄的铜排,特殊的散热结构       ,使铜排达到最佳的电流承载能力,相同截面 的导体,承载电流更多,是—款性价比高、安 全节能的产品。产品通过了国家实验室型式 试验测试,符合GB/T7251.1及GB/T7251.6 的标准。

+86 123 4567 8910

产品参数

型号 ModeI XSMXC/4P/5P
电流等级(A) 外型尺寸 w(mm) H(mm)
315 128 95
400 128 95
500 128 95
630 128 95
800 128 105
1000 128 125
1250 128 175
1600 128 205
2000 128 265
2500 128 315
3150 128 420
4000 128 540
5000 128 540
6300 128 640

电器参数

执行标准 IEC61439-1:2011; IEC61439-6:2012; GB/T7251.1-2023; GB/T7251.6-2015
环境温度(℃) -25~+40(24h平均温度不大于35℃)
环境湿度 +40℃时相对湿度不超过50%,+20℃时相对湿度不超过90%,在较低温度时允许有较高的相对湿度。
海拔高度(m) ≤2000
防护等级 IP66(不带分接单元), IP54(带分接单元)
额定工作电压(V) 380/690/1000
额定绝缘电压(V) 660/1000
额定频率(Hz) 50/60
额定电流(A) 400 500 630 800 1000 1250 1600 2000 2500 3150 4000 5000 6300
额定短时耐受电流Icw(KA) 15 30 50 80
峰值短时耐受电流IPK(KA) 30 63 105 176
电阻R20(mΩ/m) 0.215 0.172 0.136 0.108 0.086 0.068 0.054 0.041 0.033 0.024 0.020 0.013 0.010
电抗X20(mΩ/m) 0.105 0.083 0.066 0.052 0.042 0.033 0.026 0.020 0.017 0.012 0.010 0.007 0.004
阻抗z20(mΩ/m) 0.239 0.190 0.152 0.120 0.096 0.076 0.059 0.045 0.037 0.028 0.023 0.014 0.011
温升(K) 导体、导体连接处≤90,外壳≤55。
电气间隙(mm) ≥10
爬电距离(mm) ≥12.5
保护电路连续性(Ω) ≤0.1
耐压测试 AC3500V/5S,无击穿、闪络现象。
安装方式 水平或垂直
