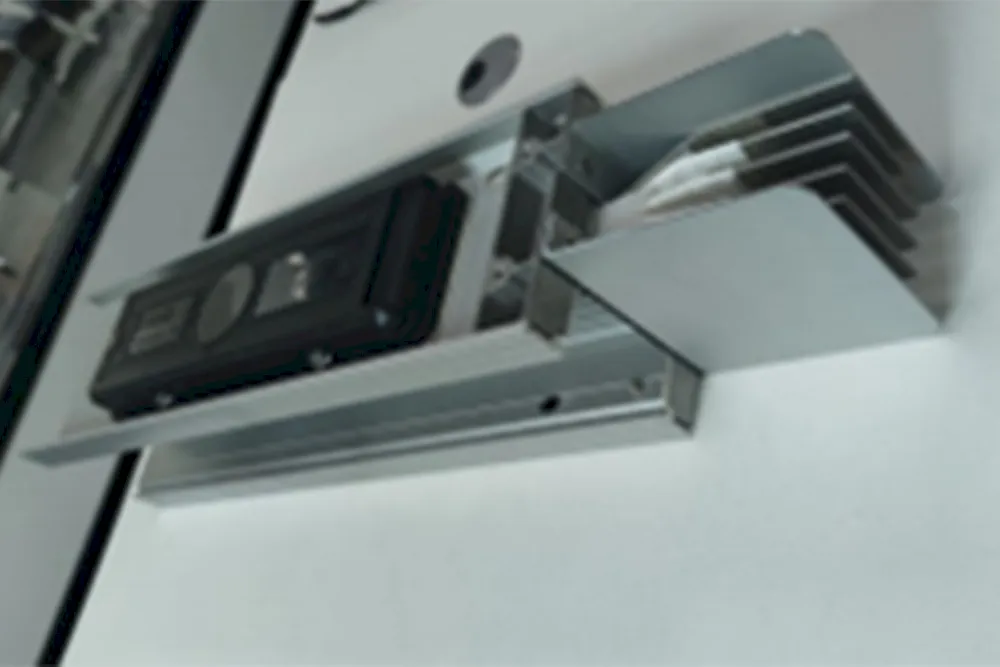

XSMC3系列密集型母线槽

XSMC3系列密集型铝合金母线槽是 — 款铝合金导体母线槽,导体采用铝合金导电排 ,具有成本低,重量轻的特点,广泛运用于住宅、厂房、商场等场所。产品通过了国家实验室型式试验测试, 符合 G B/ T 72 51 .1及 GB/T7251.6的标准。

执行标准	IEC61439-1:2011; IEC61439-6:2012; GB/T7251.1-2023; GB/T7251.6-2015
环境温度(℃)	-25~+40(24h平均温度不大于35℃)
环境湿度	+40℃时相对湿度不超过50%,+20℃时相对湿度不超过90%,在较低温度时允许有较高的相对湿度。
海拔高度(m)	≤2000
防护等级	IP66(不带分接单元), IP54(带分接单元)
额定工作电压(V)	380/690/1000
额定绝缘电压(V)	660/1000
额定频率(Hz)	50/60
额定电流(A)	400	500	630	800	1000	1250	1600	2000	2500	3150	4000	5000	6300
额定短时耐受电流Icw(KA)	15						50
峰值短时耐受电流IPK(KA)	30						105
电阻R20(mΩ/m)	0.177	0.142	0.113	0.089	0.071	0.056	0.045	0.034	0.027	0.020	0.016	0.011	0.008
电抗X20(mΩ/m)	0.086	0.068	0.055	0.043	0.035	0.027	0.022	0.016	0.014	0.010	0.008	0.005	0.004
阻抗z20(mΩ/m)	0.197	0.157	0.126	0.099	0.079	0.063	0.049	0.037	0.031	0.023	0.019	0.012	0.009
温升(K)	导体、导体连接处≤70,外壳≤55。
电气间隙(mm)	≥10
爬电距离(mm)	≥12.5
保护电路连续性(Ω)	≤0.1
耐压测试	AC3500V/5S,无击穿、闪络现象。
安装方式	水平或垂直
